I. Обзор

Вентиляторы серии SDF для туннелей подходят для вентиляции при строительстве туннелей для автомобильных и железных дорог, а также гидроэнергетических проектов, а также для вентиляции других подземных сооружений. Основные продукты включают SDF _(A) тип вентилятора с противовращающимися осевыми рабочими колесами для строительства туннелей, SDF _(B) тип вентилятора с противовращающимися осевыми рабочими колесами для персонала туннелей, SDF _(C) тип вентилятора с противовращающимися осевыми рабочими колесами с переключением полюсов и многоскоростным режимом для строительства туннелей, SDF _(D4) энергосберегающий вентилятор с четырьмя противовращающимися осевыми рабочими колесами для строительства длинных туннелей, SDF _(E) новый вентилятор осевого типа для туннелей, SDF _(P) новый вентилятор с частотным регулированием и энергосбережением для строительства туннелей и т.д., более сотни моделей в пяти сериях.

II. Принцип работы

Количество лопастей первого и второго уровня различается, два рабочих колеса расположены очень близко друг к другу и вращаются в противоположных направлениях. Первое рабочее колесо вращается по часовой стрелке, а второе - против часовой стрелки. После получения энергии первое рабочее колесо непосредственно поступает во второе рабочее колесо для повышения давления перед выбросом. Функция второго рабочего колеса, помимо увеличения энергии потока, также включает в себя функцию направляющих аппаратов других типов осевых вентиляторов. Одновременно с получением направленного выпрямленного компонента окружной скорости, поток выравнивается, увеличивается энергия потока, а также снижается шум.

III. Конструктивные особенности

1. Рабочее колесо: рабочие колеса вентиляторов, производимых нашей компанией, имеют регулируемые лопатки, которые можно регулировать в зависимости от различных потребностей в вентиляции. Это также удовлетворяет потребности в вентиляции в условиях высокогорья. Материал: сталь, обработанная плазменным напылением; прочность в 20 раз выше, чем у обычных материалов, обладает преимуществами коррозионной стойкости и высокой прочности.

2. Испытание на динамическую балансировку: наша компания имеет испытательный стенд для динамической балансировки ø2,0, все вентиляторы проходят испытания перед отправкой, чтобы гарантировать качество продукции.

3. Шум и вибрация вентилятора: на входе и выходе вентилятора установлены глушители, которые соответствуют требованиям стандарта JB/T8690 «Предельные значения шума промышленных вентиляторов», уровень звука LSA в точке оптимальной эффективности ≤25 дБ(A); вибрация ниже требований к эффективному значению вибрации (среднеквадратичному) 4,6 мм/с, указанных в стандарте JB/T8689 «Измерение вибрации вентиляторов и их предельные значения».

4. Материал корпуса и других деталей: корпус выполнен из сварной конструкции из двухслойной стали, между слоями проложен тончайший стекловолокнистый утеплитель для достижения хорошего шумоподавления. Вентилятор прочный, долговечный, имеет длительный срок службы и проходит строгую обработку поверхности; минимальный расчетный срок службы вентилятора составляет не менее 15 лет.

5. Стандарт производства вентиляторов: вентиляторы производятся в строгом соответствии с государственными стандартами и соответствующими отраслевыми стандартами.

6. Вентилятор отличается компактной конструкцией, большой дальностью подачи воздуха, высокой эффективностью, удобством обслуживания и ремонта.

7. Перед отправкой вентиляторы проходят строгую проверку характеристик, и к ним прилагается соответствующий сертификат качества.

Особые указания

I. Инструкция по эксплуатации вентиляторов для сверхдлинных туннелей в высокогорных районах

Угол установки вентиляторов серии SDF для туннелей, производимых нашей компанией, регулируется и подходит для использования в условиях высокогорья при строительстве туннелей. При использовании достаточно отрегулировать угол установки в соответствии с условиями высоты, что отличается простотой и удобством в эксплуатации.

При использовании вентилятора в высокогорных районах из-за низкого атмосферного давления плотность воздуха на месте эксплуатации вентилятора ниже 1,2 кг/м³, что приводит к тому, что фактическое давление вентилятора ниже значения, указанного в таблице характеристик. В этом случае расчет характеристик вентилятора выполняется следующим образом:

Расход Q = Qo (м³/мин)

Давление =

P _o — давление в таблице характеристик (Па)

P _bo — стандартное атмосферное давление 101235 Па

P _b — давление на месте эксплуатации вентилятора, зависимость атмосферного давления от высоты:

где: H — высота над уровнем моря, ед.: км T — температура на месте эксплуатации вентилятора (°C)

II. При выборе и использовании вентилятора диаметр используемого воздуховода должен быть больше диаметра рабочего колеса. При выборе воздуховода лучше использовать гибкий воздуховод с коэффициентом утечки ≤1%, чтобы достичь оптимального эффекта. На выходе вентилятора имеется патрубок для удобного соединения с воздуховодом (также может быть изготовлен переходник с изменяемым диаметром в соответствии с требованиями заказчика).

В зависимости от условий строительства производитель рекомендует использовать воздуховоды следующего диаметра. (Примечание: запрещается использовать вакуумные воздуховоды с металлическими кольцами).

III. По запросу заказчика возможен также нестандартный дизайн вентиляторов, предлагаются оптимальные аэродинамические и конструктивные решения, обеспечивающие экономичность и надежность вентиляторов.

Энергосберегающий осевой вентилятор для строительства длинных тоннелей SDF(D4)(D3) IV (III) уровня

I. Область применения

SDF _(D4)(D3) Энергосберегающий осевой вентилятор для строительства длинных тоннелей IV (III) уровня — это вентилятор, разработанный специально для длинных и больших тоннелей после многократных испытаний и исследований. Он подходит для проветривания на больших расстояниях с постоянным объемом воздуха при строительстве тоннелей для автомобильных и железных дорог, а также водоводов. Он обладает такими преимуществами, как большая дальность подачи воздуха, низкий уровень шума, высокая эффективность и большой объем воздуха. Таким образом, решается проблема, когда обычные осевые вентиляторы не могут удовлетворить требования к подаче воздуха на больших расстояниях при проходке тоннелей.

SDF _(D4)(D3) Каждый уровень энергосберегающего осевого вентилятора для строительства длинных тоннелей IV (III) уровня приводится в действие электродвигателями одинаковой мощности, рабочее колесо и двигатель соединены непосредственно, а рабочие колеса соседних уровней вращаются в противоположных направлениях. Воздушный поток поступает в первое рабочее колесо, получает энергию, затем ускоряется во втором рабочем колесе, и далее ускоряется в последующих рабочих колесах. Последующие рабочие колеса выполняют функцию направляющих аппаратов в обычных осевых вентиляторах. Одновременно с выпрямлением окружной составляющей скорости, они увеличивают энергию воздушного потока, достигая более высокого давления и эффективности по сравнению с биполярными противовращающимися вентиляторами.

Для проветривания при строительстве в особых условиях, по запросу заказчика, лопасти могут быть обработаны различными типами напыления.

SDF _(D4)(D3) Энергосберегающий осевой вентилятор для строительства длинных тоннелей IV (III) уровня также подходит для использования в условиях высокогорья.

II. Модели и обозначения

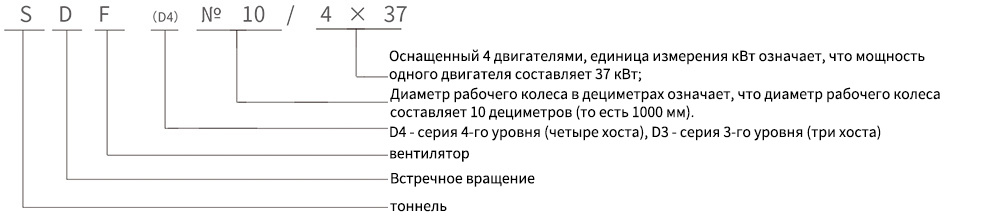

Обозначение модели и ее расшифровка: SDF _(D4)(D3) Энергосберегающий осевой вентилятор для строительства длинных тоннелей IV (III) уровня

III. Схематическое изображение конструкции и внешнего вида

Схематическое изображение конструкции трехступенчатого вентилятора

1. Коллектор 2. Входной глушитель 3. Первый агрегат 4. Второй агрегат 5. Третий агрегат 6. Выходной глушитель

Схематическое изображение конструкции четырехступенчатого вентилятора

1. Коллектор 2. Входной глушитель 3. Первый агрегат 4. Второй агрегат 5. Третий агрегат 6. Четвертый агрегат 7. Выходной глушитель

IV. Технические характеристики высокоскоростного вентилятора (скорость вращения 2980 об/мин)

V. Таблица параметров производительности вентилятора (четырехступенчатый вентилятор)

VI. Схематическое изображение конструкции

1. Токосъемник 2. Впускной глушитель 3. Основной блок (1) 4. Электродвигатель 5. Рабочее колесо 1-й ступени 6. Рабочее колесо 2-й ступени 7. Рабочее колесо 3-й ступени

VII. Габаритные размеры

Примечание: Габаритные размеры вентилятора могут быть изменены, окончательные размеры будут указаны в спецификации на поставку.
