I. Обзор

Вентиляторы серии SDF для туннелей подходят для вентиляции при строительстве туннелей для автомобильных и железных дорог, а также гидроэнергетических проектов, а также для вентиляции других подземных сооружений. Основные продукты включают SDF _(A) тип вентилятора с противовращающимися роторами для строительства туннелей, SDF _(B) тип вентилятора с противовращающимися роторами для персонала туннелей, SDF _(C) тип вентилятора с противовращающимися роторами с переключением полюсов и регулировкой скорости для строительства туннелей, SDF _(D4) энергоэффективный вентилятор с четырьмя противовращающимися роторами для строительства длинных туннелей, SDF _(E) новый вентилятор осевого потока для туннелей, SDF _(P) новый частотно-регулируемый энергосберегающий вентилятор для строительства туннелей и другие сотни моделей из пяти серий.

II. Принцип работы

Количество лопастей первого и второго уровня различается, два рабочих колеса расположены очень близко друг к другу и вращаются в противоположных направлениях. Первое рабочее колесо вращается по часовой стрелке, а второе — против часовой стрелки. После получения энергии первое рабочее колесо непосредственно поступает во второе рабочее колесо для повышения давления перед выбросом. Функция второго рабочего колеса, помимо увеличения энергии потока, также включает в себя функцию направляющих аппаратов других типов осевых вентиляторов. Одновременно с получением направленного выпрямленного компонента окружной скорости, поток выравнивается, увеличивается энергия потока, а также снижается шум.

III. Конструктивные особенности

1. Рабочее колесо: рабочие колеса вентиляторов, производимых нашей компанией, имеют регулируемые лопатки, которые можно регулировать в зависимости от различных потребностей в вентиляции. Это также удовлетворяет потребности в вентиляции в условиях высокогорья. Материал: сталь, обработанная плазменным напылением; прочность в 20 раз выше, чем у обычных материалов, обладает преимуществами коррозионной стойкости и высокой прочности.

2. Испытание на динамическую балансировку: наша компания имеет испытательный стенд для динамической балансировки ø2,0, все вентиляторы проходят испытания перед отправкой, чтобы гарантировать качество продукции.

3. Шум и вибрация вентилятора: на входе и выходе вентилятора установлены глушители, которые соответствуют требованиям стандарта JB/T8690 «Предельные значения шума промышленных вентиляторов»; уровень шума LSA≤25 дБ(A) в точке оптимальной эффективности; вибрация ниже требуемого эффективного значения вибрации (среднеквадратичного значения) 4,6 мм/с, указанного в стандарте JB/T8689 «Измерение вибрации вентиляторов и их предельные значения».

4. Материал корпуса и других деталей: корпус выполнен из сварной конструкции из двухслойной стали, между слоями проложен тончайший стекловолокнистый утеплитель для достижения хорошего шумоподавления. Вентилятор прочный, долговечный и имеет длительный срок службы, а также прошел строгую обработку поверхности; минимальный расчетный срок службы вентилятора составляет не менее 15 лет.

5. Стандарт производства вентиляторов: вентиляторы производятся в строгом соответствии с государственными стандартами и соответствующими отраслевыми стандартами.

6. Вентилятор отличается компактной конструкцией, большой дальностью подачи воздуха, высокой эффективностью, удобством обслуживания и ремонта.

7. Перед отправкой вентиляторы проходят строгую проверку характеристик, и к ним прилагается соответствующий сертификат качества.

Особые указания

I. Инструкция по эксплуатации вентиляторов для высоко расположенных длинных туннелей

Угол установки вентиляторов серии SDF для туннелей, производимых нашей компанией, регулируется и подходит для использования в условиях высокогорья. При использовании достаточно отрегулировать угол установки в соответствии с высотой над уровнем моря, что отличается простотой и удобством в эксплуатации.

При использовании вентилятора в высокогорных районах из-за низкого атмосферного давления плотность воздуха на месте эксплуатации вентилятора ниже 1,2 кг/м³, что приводит к тому, что фактическое давление вентилятора ниже значения, указанного в таблице характеристик. В этом случае расчет характеристик вентилятора выполняется следующим образом:

Расход Q=Qo (м³/мин)

Давление =

P _o — давление в таблице характеристик (Па)

P _bo — стандартное атмосферное давление 101235 Па

P _b — давление на месте эксплуатации вентилятора, зависимость атмосферного давления от высоты над уровнем моря:

где: H — высота над уровнем моря, ед.изм.: км T — температура на месте эксплуатации вентилятора (°C)

II. При выборе и использовании вентилятора диаметр используемого воздуховода должен быть больше диаметра рабочего колеса. При выборе воздуховода лучше использовать гибкий воздуховод с коэффициентом утечки ≤1%, чтобы достичь оптимального эффекта. На выходе вентилятора имеется патрубок для удобного соединения с воздуховодом (также может быть изготовлен переходник с изменяемым диаметром в соответствии с требованиями заказчика).

В зависимости от условий строительства производитель рекомендует использовать воздуховоды следующего диаметра. (Примечание: запрещается использовать вакуумные воздуховоды с металлическими кольцами).

III. По запросу заказчика возможен также нестандартный дизайн вентиляторов, предлагаются оптимальные аэродинамические и конструктивные решения, обеспечивающие экономичность и надежность вентиляторов.

SDF _(A) Вентилятор осевой противовращающийся для проходки тоннелей

I. Особенности

Вентиляторы типа SDF(A) отличаются высоким давлением, низким уровнем шума и энергоэффективностью; подходят для работы в условиях ограниченного пространства, например, в метро, водоводах и нефтепроводах, где энергосбережение особенно важно.

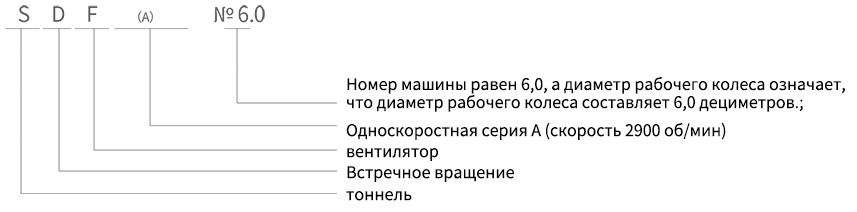

II. Модели и обозначения

Обозначения моделей вентиляторов: SDF(A) - вентилятор осевой противовращающийся для проходки тоннелей

III. Технические характеристики

IV. Схематическое изображение конструкции

V. Габаритные размеры

Примечание: Габаритные размеры вентилятора могут быть изменены. Для уже заказанных изделий действительны размеры, указанные в заказе.
