I. Обзор

Вентиляторы серии SDF для туннелей подходят для вентиляции при строительстве туннелей для автомобильных и железных дорог, а также гидроэнергетических проектов, а также для вентиляции других подземных сооружений. Основные продукты включают SDF _(A) тип вентилятора для строительства туннелей с противовращающимися осевыми роторами, SDF _(B) тип вентилятора для персонала, работающего в туннелях, с противовращающимися осевыми роторами, SDF _(C) тип вентилятора для строительства туннелей с противовращающимися осевыми роторами с регулируемой скоростью, SDF _(D4) энергоэффективный вентилятор с четырьмя противовращающимися осевыми роторами для строительства длинных туннелей, SDF _(E) новый вентилятор осевого типа для туннелей, SDF _(P) новый вентилятор с частотным регулированием для строительства туннелей и другие сотни моделей из пяти серий.

II. Принцип работы

Количество лопастей первого и второго уровня различается, два рабочих колеса расположены очень близко друг к другу и вращаются в противоположных направлениях. Первое рабочее колесо вращается по часовой стрелке, второе — против часовой стрелки. После получения энергии первое рабочее колесо непосредственно попадает во второе рабочее колесо для повышения давления перед выбросом. Функция второго рабочего колеса, помимо увеличения энергии потока, также включает в себя функцию направляющих аппаратов других типов осевых вентиляторов. Одновременно с получением направленного выпрямленного компонента окружной скорости, поток выравнивается, увеличивается энергия потока, а также снижается шум.

III. Конструктивные особенности

1. Рабочее колесо: рабочие колеса вентиляторов, производимых нашей компанией, имеют регулируемые лопатки, которые можно регулировать в зависимости от различных потребностей в вентиляции. Это также удовлетворяет потребности в вентиляции в условиях высокогорья. Материал: сталь, обработанная плазменным напылением; прочность в 20 раз выше, чем у обычных материалов, обладает преимуществами коррозионной стойкости и высокой прочности.

2. Испытание на динамическую балансировку: наша компания располагает испытательным стендом для динамической балансировки ø2,0, все вентиляторы проходят испытания перед отправкой, что гарантирует качество продукции.

3. Шум и вибрация вентилятора: на входе и выходе вентилятора установлены глушители, которые соответствуют требованиям стандарта JB/T8690 «Предельные значения шума промышленных вентиляторов»; уровень шума LSA≤25 дБ(А) в точке оптимальной эффективности; вибрация ниже требуемого эффективного значения вибрации (среднеквадратичного) 4,6 мм/с, указанного в стандарте JB/T8689 «Измерение вибрации вентиляторов и их предельные значения».

4. Материал корпуса и других деталей: корпус выполнен из сварной конструкции из двухслойной стали, между слоями проложен ультратонкий стекловолокнистый утеплитель для достижения хорошего эффекта шумоподавления. Вентилятор прочный, долговечный, с длительным сроком службы и прошел строгую обработку поверхности; минимальный расчетный срок службы вентилятора составляет не менее 15 лет.

5. Стандарт производства вентиляторов: вентиляторы производятся в строгом соответствии с государственными стандартами и соответствующими отраслевыми стандартами.

6. Вентилятор отличается компактной конструкцией, большой дальностью подачи воздуха, высокой эффективностью, удобством обслуживания и ремонта.

7. Перед отправкой вентиляторы проходят строгую проверку характеристик, и к ним прилагается соответствующий сертификат качества.

Особые указания

I. Инструкция по эксплуатации вентиляторов для высоко расположенных длинных туннелей

Угол установки вентиляторов серии SDF для туннелей, производимых нашей компанией, регулируется и подходит для использования в условиях высокогорья. При использовании достаточно отрегулировать угол установки в соответствии с высотой над уровнем моря, что отличается простотой и удобством в эксплуатации.

При использовании вентилятора в высокогорных районах из-за низкого атмосферного давления плотность воздуха на месте эксплуатации вентилятора ниже 1,2 кг/м³, что приводит к тому, что фактическое давление вентилятора ниже значения, указанного в таблице характеристик. В этом случае расчет характеристик вентилятора выполняется следующим образом:

Расход Q=Qo (м³/мин)

Давление =

P _o — давление в таблице характеристик (Па)

P _bo — стандартное атмосферное давление 101235 Па

P _b — давление на месте эксплуатации вентилятора, зависимость атмосферного давления от высоты над уровнем моря:

где: H — высота над уровнем моря, ед.: км T — температура на месте эксплуатации вентилятора (°C)

II. При выборе и использовании вентилятора диаметр используемого配套风管 должен быть больше диаметра рабочего колеса. При выборе воздуховода лучше использовать гибкий воздуховод с коэффициентом утечки ≤1%, чтобы достичь оптимального эффекта. На выходе вентилятора имеется патрубок для удобного соединения с воздуховодом (также может быть изготовлен переходник с изменяемым диаметром в соответствии с требованиями заказчика).

В зависимости от условий строительства производитель рекомендует использовать воздуховоды следующего диаметра. (Примечание: запрещается использовать вакуумные воздуховоды с металлическими кольцами).

III. По запросу заказчика возможен также нестандартный дизайн вентиляторов, предлагаются оптимальные аэродинамические и конструктивные решения, обеспечивающие экономичность и надежность вентиляторов.

SDF _(B) Специальный осевой вентилятор с противовращающимися роторами для строительства тоннелей

I. Номер модели и ее значение

Номер модели и ее значение вентилятора указаны ниже: Специальный осевой вентилятор с противовращающимися роторами для строительства тоннелей типа SDF(B)

II. Технические характеристики

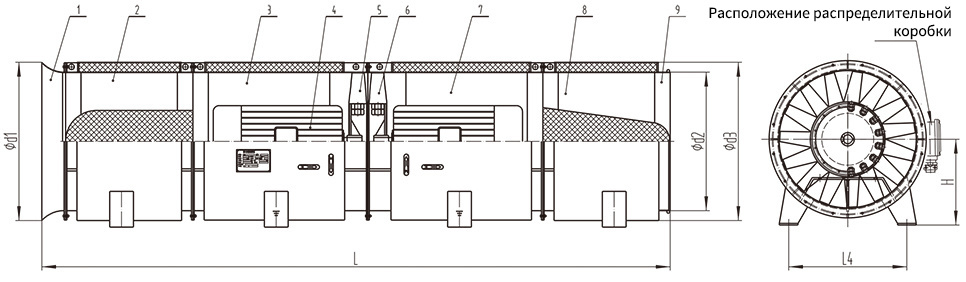

III. Схематическое изображение структуры

IV. Габаритные размеры

Примечание: Габаритные размеры вентилятора могут быть изменены, окончательные размеры будут указаны в заказе; приведенные выше параметры являются приблизительными.
