I. Обзор

Однорельсовый подвесной кран в настоящее время стал важным вспомогательным транспортным оборудованием на современных шахтах, обладающим такими преимуществами, как удобство в эксплуатации, гибкость транспортировки, высокая скорость и большая грузоподъемность; однако в процессе использования по разным причинам неизбежны несчастные случаи, например, в местах с большим уклоном могут происходить такие явления, как соскальзывание или самопроизвольное движение тележки, в легких случаях повреждается оборудование, в тяжелых - происходят несчастные случаи с персоналом.

Интеллектуальное устройство для ловли убегающих тележек однорельсового подвесного крана KAB-1(2) способно автоматически и своевременно останавливать тележки, движущиеся с чрезмерной скоростью, эффективно предотвращая несчастные случаи и обеспечивая безопасную добычу угля.

II. Основные технические параметры

1. Эффективное расстояние захвата 1000 мм;

2. Максимальная энергия удара 2,5 МДж;

3. Угол наклона выработок ≤25°;

4. Скорость движения крана ≤2,5 м/с;

5. Скорость перехвата крана ≥4 м/с;

6. Способ действия: пневматический или электрический;

III. Краткое описание конструкции изделия

Краткое описание конструкции интеллектуального устройства для ловли убегающих тележек однорельсового подвесного крана KAB-1(2):

1. Детектирование сигнала скорости

2. ПЛК-управление

3. Неподвижный треножник

4. Захватывающий каркас

5. Фрикционный демпфер

IV. Принцип работы

1. Датчик в режиме реального времени контролирует скорость движения однорельсового подвесного крана, данные поступают в ПЛК-контроллер, после анализа и проверки, если фактическая скорость превышает максимально допустимое значение, ПЛК выдает команду на работу электромагнитного клапана.

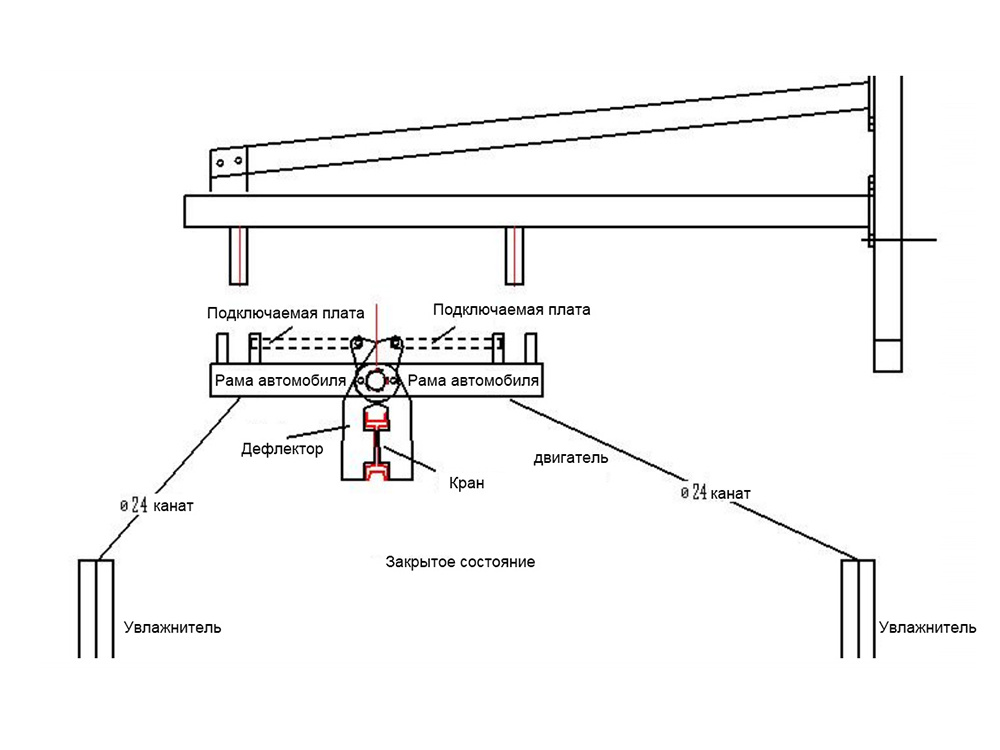

2. Две тормозные плиты закрываются и блокируются (во избежание открытия тормозных плит при слишком большой ударной силе тележки), как показано на рис. 1;

Рисунок 1

3. Захватывающий каркас автоматически отсоединяется и движется вниз по направляющим вместе с тележкой, как показано на рис. 1;

Рисунок 2

4. Натяжной стальной канат находится под напряжением, под действием демпфера однорельсовый подвесной кран вместе с захватывающим каркасом медленно останавливается;

5. В процессе захвата захватывающий каркас не соприкасается с направляющими, высвобождение огромной потенциальной энергии тележки осуществляется демпфером на стенке выработки, что снижает ударную нагрузку тележки на рельсы.

V. Восстановление рабочего состояния

1. Треножник, будучи закрепленным на стене, после отсоединения от захватывающего каркаса остается на месте, как показано на рис. 2;

2. Захватывающий каркас возвращается в исходное положение, регулируется штифт пневмоцилиндра, захватывающий каркас соединяется с треногой, рабочее состояние восстанавливается;

3. Проверяется состояние стального каната на предмет износа, в случае обрыва или деформации проволок осуществляется замена;

Интеллектуальное устройство для ловли убегающих тележек однорельсового подвесного крана KAB-1(2) может использоваться многократно, что снижает производственные затраты.

VI. Монтаж изделия

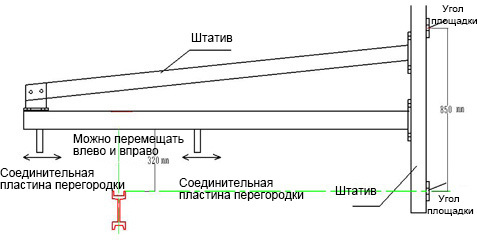

1. Сборка треножника и его крепление к стене, как показано на рис. 2:

2. Положение анкерных болтов показано на рис. 2:

3. В связи с различным положением рельсов в выработках, для треножника предусмотрены отверстия в полу различного положения, подвесная плита может перемещаться влево и вправо, как показано на рис. 2:

4. Захватывающая плита может быть соединена с основанием треножника только в открытом состоянии, как показано на рис. 3:

Рисунок 3

5. В зависимости от конкретных условий на месте установки следует выбрать подходящее место установки демпфера;

6. Имеющийся ручной регулировочный клапан упрощает ремонт и восстановление состояния цилиндра;

7. После ввода в эксплуатацию интеллектуального устройства для ловли убегающих тележек однорельсового подвесного крана KAB-1(2) ручной клапан следует закрыть.

VII. Другое

После захвата тележки, если на тормозных плитах обнаружены деформации или другие аномалии, которые невозможно устранить на месте, необходимо немедленно связаться с производителем для замены.

Примечание: Запрещается копирование запатентованного изделия!
